NC分度盘第四轴
CH3-800

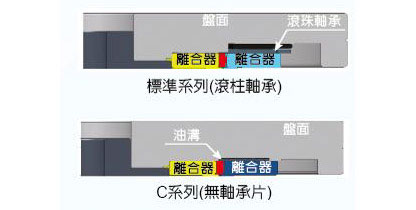

横式系列(滚柱轴承型)
商品介紹

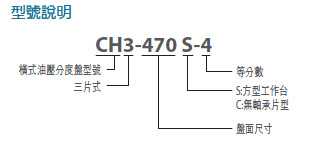

规格说明
外观尺寸图
1. 采用精密三片式齿型离合器，定位精度高，盘面不会上升。
2. 排齿传动，传动效率高。
3. 油压驱动低成本。
4. 强力油压锁紧方式，精度稳定，耐重切削。
5. 可搭配HIC-2010可编程控制器成为CNC机器之附加轴。
6. 可搭配圆盘式专用机。
7. 可搭配搪铣床使用。
2. 排齿传动，传动效率高。
3. 油压驱动低成本。
4. 强力油压锁紧方式，精度稳定，耐重切削。
5. 可搭配HIC-2010可编程控制器成为CNC机器之附加轴。
6. 可搭配圆盘式专用机。
7. 可搭配搪铣床使用。
| 规格说明 | CH3-800 |
| 使用方法 | 横式使用 |
| 锁紧方式 | 油压 35Kg/cm2 |
| 盘面尺寸 | ○ Ø800mm |
| 贯穿孔径 | Ø45mm |
| 盘面中心孔径 | Ø100X20深mm |
| 盘面T型槽宽度 | 无 |
| 分割数目 | 标准等分：4,6,8,12,24其中一种 |
| 特殊等分:：2,3,5,9,10等 | |
| 分割精度(弧秒) | ±5弧秒 |
| 重复精度(弧秒) | ±1弧秒 |
| 最大负载(公斤) | 2100kgs |
| 净重(公斤) | 1000kgs |

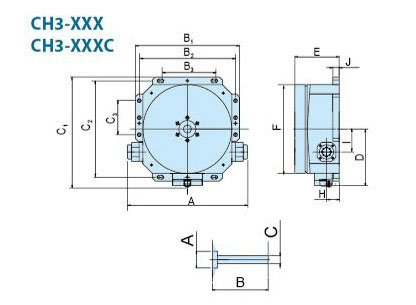

| 本体外观尺寸 | |||||||||
| CH3-800 | A | B1 | B2 | B3 | C1 | C2 | C3 | D | E |
| 976 | 800 | 976 | 600 | 900 | 850 | - | 450 | 340 | |
| F | G1 | G2 | H | I | J | ||||
| Ø800 | - | - | 260 | 40 | |||||
单位mm
| 主轴尺寸 | ||
| A | B | C |
| Ø100X 20L | 339 | Ø45 |
单位mm

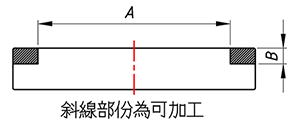

盘面可钻孔尺寸：
单位mm
| 机型 | A | B |
| CH3-340 | Ø 270 | 27 |
| CH3-470 | Ø 350 | 33 |
| CH3-600 | Ø 470 | 33 |
| CH3-800 | Ø 680 | 45 |
