NC分度盘第四轴
TDM-170P
TDM-170P
手动倾斜系列
商品介紹
规格说明
外观尺寸图
附件
1. 倾斜轴锁紧力强，适合重切削。
2. 倾斜轴手动式，旋转轴NC控制。
3. 可做倾斜角度之加工。
4. 可在倾斜轴加装数位角度显示器，解析度0.02度。
2. 倾斜轴手动式，旋转轴NC控制。
3. 可做倾斜角度之加工。
4. 可在倾斜轴加装数位角度显示器，解析度0.02度。
| 规格说明 | TDM-170P | ||
| 锁紧方式 | 气压 5kg/cm2 | ||
| 盘面尺寸 | Ø170mm | ||
| 贯穿孔径 | Ø45mm | ||
| 圆盘中心孔径 | Ø50H7mm | ||
| 中心高度 | 170mm | ||
| 盘面T型槽宽度 | 12H7mm | ||
| 定位键 | 18h7mm | ||
| 伺服马达 | 旋转轴 | 倾斜轴 | |
| • 发那科 | α4i / β8i | 手动 | |
| • 三 菱 | HF54T | ||
| 总减速比 | 1/90 | 1/72 | |
| 最小设定单位 | 0.001° | 5° | |
| 累积分割精度 | 30弧秒 | ||
| 重复精度 | 4弧秒 | ||
| 锁紧力 | 16kgf/m | ||
| 蜗轮最大切削力 | 27kgf/m | ||
| 倾斜角度 | 0°~105° | ||
| 最大负载 | • 垂直(使用尾座) | 75(150)KGS | |
| • 水平 | 150KGS | ||
| 锁刀装置 | BT40 | ||
| 净重(不含马达) | 90KGS | ||

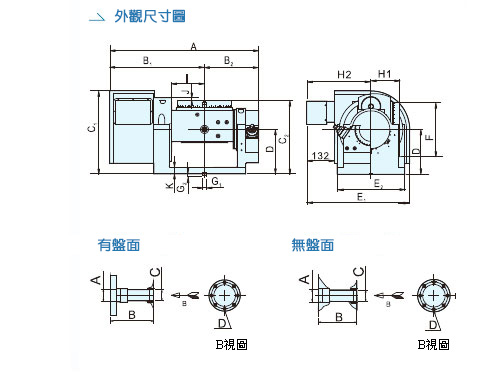

| 本体外观尺寸 | |||||||||||
| TDM-170P | A | B1 | B2 | C1 | C2 | D | E1 | E2 | F | G1 | G2 |
| 537.6 | 351 | 186.6 | 302.7 | 231.8 | 170 | 0 | 304.5 | Ø170 | M14 | 7 | |
| H1 | H2 | I | J | K | |||||||
| 104 | 265 | 93 | 26 | 25 | |||||||
单位mm
| 主轴尺寸 | ||||
| 有无盘面 | A | B | C | D |
| 有 | Ø50 X 15L | 178 | Ø45 X 15L | 8-M6X15L,Ø55 |
| 无 | Ø55 X 15L | 154 | Ø45 X 15L | 8-M6X15L,Ø55 |
单位mm
※数位角度显示器
1. 可在倾斜轴加装数位角度显示器
2. 解析度0.02度
※锁刀装置(BT40)
1. 可在刀杆前方装治具，做为快速换模
2. 可夹持工件，快速更换加工件
3. 适合刀具加工行业
1. 可在倾斜轴加装数位角度显示器
2. 解析度0.02度
※锁刀装置(BT40)
1. 可在刀杆前方装治具，做为快速换模
2. 可夹持工件，快速更换加工件
3. 适合刀具加工行业
