NC分度盘第四轴
TE-200-2R
TE-200-2R
右手二主轴实用型系列
商品介紹
规格说明

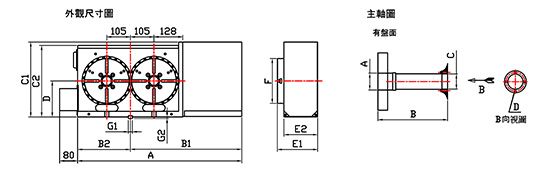

外观尺寸图
1. 安装高精密之交叉滚柱轴承。
2. 油压锁紧采用全面碟式刹车片之锁紧方式，振动力小，且接近工件，增加耐切削力，锁紧力大。
3. 采用双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
4. 伺服马达驱动，定位快速、精准、低噪音，适合任意角度之加工。
5. 可与CNC机器连线成为第四轴，或搭配单轴控制器成为附加轴。
2. 油压锁紧采用全面碟式刹车片之锁紧方式，振动力小，且接近工件，增加耐切削力，锁紧力大。
3. 采用双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
4. 伺服马达驱动，定位快速、精准、低噪音，适合任意角度之加工。
5. 可与CNC机器连线成为第四轴，或搭配单轴控制器成为附加轴。
| 规格说明 | TE-200-2R | |
| 使用方法 | 立式使用 | |
| 锁紧方式 | 油压 25kg/cm2 | |
| 盘面尺寸 | Ø200mm | |
| 贯穿孔径 | Ø40mm | |
| 圆盘中心孔径 | Ø50H7mm | |
| 中心高度 | 160mm | |
| 盘面T型槽宽度 | 12H7mm | |
| 定位键 | 18h7mm | |
| 伺服马达 | • 发那科 | α4i |
| • 三 菱 | HF54T | |
| 总减速比 | 1/90 | |
| 最小设定单位 | 0.001° | |
| 累积分割精度 | 30弧秒 | |
| 重复精度 | 4弧秒 | |
| 锁紧力 | 25kgf/m | |
| 蜗轮最大切削力 | 27kgf/m | |
| 最大负载 | • 垂直(使用尾座) | 100KGS |
| • 水平 | 250KGS | |
| 净重(不含马达) | 140KGS | |
| 本体外观尺寸 | ||||||||||||
| TE-200-2R | 板金 | A | B1 | B2 | C1 | C2 | D | E1 | E2 | F | G1 | G2 |
| 型式 | ||||||||||||
| 立式 | 731 | 496 | 225 | 333 | 318 | 160 | 179 | 150 | Ø200 | M18 | 7 | |
单位mm
| 主轴尺寸 | ||||
| 有无盘面 | A | B | C | D |
| 有 | Ø50 X 24L | 178 | Ø40 X 20L | 4-M6X15L,Ø50 |
单位mm
