NC分度盘第四轴
TD-125-3L
TD-125-3L
左手三主轴型系列
商品介紹
规格说明

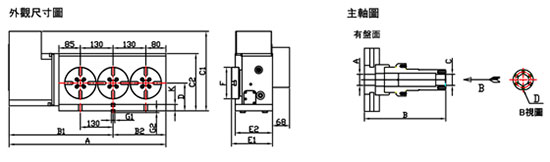

外观尺寸图
1. 安装高精密之交叉滚柱轴承。
2. 气压锁紧采用全面碟式刹车(台湾专利号码：217736)之锁紧方式，加大锁紧力，增加耐切削力。
3. 采用进口双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
4. 伺服马达驱动，定位快速、精准、低噪音，适合任意角度之加工。
5. 可与CNC机器连线成为第四轴，或搭配单轴控制器成为附加轴。
6. 左手型，适合钻孔或攻牙机使用，上下工件更顺手。
2. 气压锁紧采用全面碟式刹车(台湾专利号码：217736)之锁紧方式，加大锁紧力，增加耐切削力。
3. 采用进口双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
4. 伺服马达驱动，定位快速、精准、低噪音，适合任意角度之加工。
5. 可与CNC机器连线成为第四轴，或搭配单轴控制器成为附加轴。
6. 左手型，适合钻孔或攻牙机使用，上下工件更顺手。
| 规格说明 | TD-125-3L | |
| 使用方法 | 立式使用 | |
| 锁紧方式 | 气压 5kg/cm2 | |
| 盘面尺寸 | Ø125mm | |
| 贯穿孔径 | Ø22mm | |
| 圆盘中心孔径 | Ø22H7mm | |
| 中心高度 | 110mm | |
| 盘面T型槽宽度 | 12H7mm | |
| 定位键 | 14h7mm | |
| 伺服马达 | • 发那科 | α4i |
| • 三 菱 | HF54T | |
| 总减速比 | 1/90 | |
| 最小设定单位 | 0.001° | |
| 累积分割精度 | 45弧秒 | |
| 重复精度 | 4弧秒 | |
| 锁紧力 | 15kgf/m | |
| 蜗轮最大切削力 | 15kgf/m | |
| 最大负载 | • 垂直(使用尾座) | 50KGS |
| • 水平 | 100KGS | |
| 净重(不含马达) | 87KGS | |
| 本体外观尺寸 | |||||||||||||
| TD-125-3L | 板金 | A | B1 | B2 | C1 | C2 | D | E1 | E2 | F | G1 | G2 | K |
| 型式 | |||||||||||||
| 立式 | 632 | 413 | 210 | 2520 | 227 | 110 | 163 | 148 | Ø125 | M14 | 7 | 25 | |
单位mm
| 主轴尺寸 | ||||
| 有无盘面 | A | B | C | D |
| 有 | Ø22 X 25L | 324 | Ø22 X 20L | 6-M6X15L,Ø31 |
单位mm
