TD-320H

1. 油压锁紧采用圆周油压环抱锁紧方式，振动力小，且接近工件，增加耐切削力(TDE-255H/320)。
2. 采用进口双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
3. 伺服马达驱动，定位快速、精准、低噪音，适合任意角度之加工。
4. 可加装空油压转换器或油压单元。
5. 可与CNC机器连线成为第四轴，或搭配可编程控制器成为附加轴。

规格说明		TD-320H
使用方法		可选择立横或立式
锁紧方式		油压 35kg/cm2
盘面尺寸		Ø320mm
贯穿孔径		Ø40mm
圆盘中心孔径		Ø40H7mm
中心高度		210mm
盘面T型槽宽度		14H7mm
定位键		18h7mm
伺服马达	• 发那科	α12i
	• 三 菱	HF204S
总减速比		1/180
最小设定单位		0.001°
累积分割精度		15弧秒
重复精度		4弧秒
锁紧力		85kgf/m
蜗轮最大切削力		78kgf/m
最大负载	• 垂直(使用尾座)	150(350)KGS
	• 水平	350KGS
净重(不含马达)		170KGS

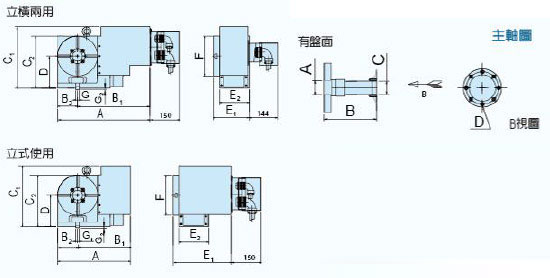

本体外观尺寸
TD-320	板金	A	B1	B2	C1	C2	D	E1	E2	F	G1	G2
	型式
	立式	614	409	185	386.6	380	210	322	215	Ø320	M18	7
	立横	707	502	185	386.6	380	210	223	215

主轴尺寸
有无盘面	A	B	C	D
有	Ø40 X 35L	191	Ø50 X 30L	8-M6X15L,Ø68
