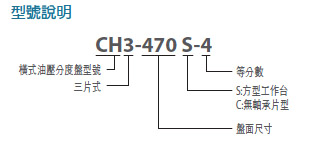

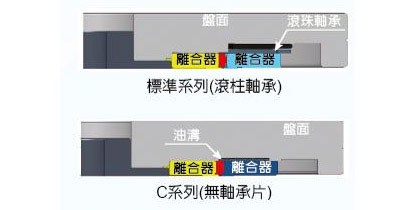

规格说明 | CH3-470C |
使用方法 | 横式使用 |
锁紧方式 | 油压 35Kg/cm2 |
盘面尺寸 | ○ Ø470mm |
贯穿孔径 | Ø40mm |
盘面中心孔径 | Ø90X12深mm |
盘面T型槽宽度 | 无 |
分割数目 | 标准等分:4,6,8,12,24其中一种 |
特殊等分::2,3,5,9,10等 | |
分割精度(弧秒) | ±5弧秒 |
重复精度(弧秒) | ±1弧秒 |
最大负载(公斤) | 700kgs |
净重(公斤) | 275kgs |

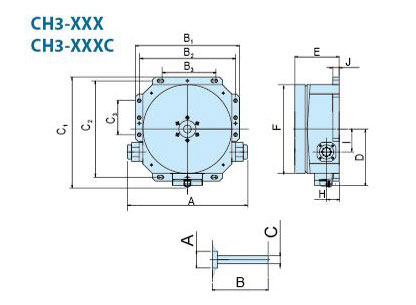

本体外观尺寸 | |||||||||
CH3-470 | A | B1 | B2 | B3 | C1 | C2 | C3 | D | E |
635 | 550 | 470 | 270 | 578 | 510 | 165 | 303 | 240 | |
F | G1 | G2 | H | I | J | ||||
Ø470mm | - | - | 67 | 121 | 34 |
主轴尺寸 | ||
A | B | C |
Ø90X 12L | 240 | Ø41 |

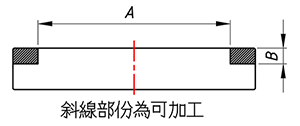

机型 | A | B |
CH3-340 | Ø 270 | 27 |
CH3-470 | Ø 350 | 33 |
CH3-600 | Ø 470 | 33 |
CH3-800 | Ø 680 | 45 |
