TE-255H
右手实用型系列
商品介紹
规格说明
外观尺寸图
1. 使用双导程蜗杆蜗轮。
2. 可轻易调整齿隙。
3. 分离式的盘面，可节省空间。
4. 搭配Simple 2010可编程控制器，可与任何CNC机器(加工中心机，数控铣床，数控磨床，专用机)或传统机器(铣床，磨床，钻床)连线，作多角度加工或雕刻。
5. 最小分割0.001度。
2. 可轻易调整齿隙。
3. 分离式的盘面，可节省空间。
4. 搭配Simple 2010可编程控制器，可与任何CNC机器(加工中心机，数控铣床，数控磨床，专用机)或传统机器(铣床，磨床，钻床)连线，作多角度加工或雕刻。
5. 最小分割0.001度。
| 规格说明 | TE-255H | |
| 使用方式 | 可立横两用 | |
| 锁紧方式 | 油压 35kg/cm2 | |
| 盘面尺寸 | Ø255 mm | |
| 贯穿孔径 | Ø45 mm | |
| 圆盘中心孔径 | Ø80H7mm | |
| 中心高度 | 160 mm | |
| 盘面T型槽宽度 | 12H7 mm | |
| 定位键 | 18h7mm | |
| 伺服马达 | • 发那科 | α4i / β8i |
| • 三 菱 | HF54S/HF104S | |
| 总减速比 | 1/90 | |
| 最小设定单位 | 0.001° | |
| 累积分割精度 | 20弧秒 | |
| 重复精度 | 4弧秒 | |
| 锁紧力 | 350 Kgf/m | |
| 蜗轮最大切削力 | 48 kgf/m | |
| 最大负载 | • 垂直(使用尾座) | 100(250)KGS |
| • 水平 | 250KGS | |
| 净重(不含马达) | 83KGS | |

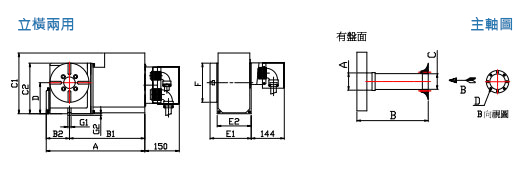

| 本体外观尺寸 | ||||||||||||
| TE-255H | 板金 | |||||||||||
| 型式 | A | B1 | B2 | C1 | C2 | D | E1 | E2 | F | G1 | G2 | |
| 立横 | 552 | 414 | 128 | 295 | 295 | 160 | 172 | 151 | Ø255 | M18 | 7 | |
单位mm
| 主轴尺寸 | ||||
| 有无盘面 | A | B | C | D |
| 有 | Ø80 X 30L | 171 | Ø45 X 12L | 4-M6X 12L,Ø55 |
单位mm
