NC分度盘第四轴
TTD-255HB
NC双轴型(大孔径)
商品介紹
规格说明
外观尺寸图
1. 内建环抱式油压锁紧系统，加大锁紧力(约一般机型的1.2~1.4倍)，确保耐切削力。
2. 可做倾斜角度之加工。
3. 采用双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
4. 伺服马达驱动，定位快速、精准、低噪音，适合任意角度之加工。
5. 可与CNC机器连线成为第五轴同步加工(5轴或 4+1 轴)。
6. 最小分割角度0.001度。
7. 可用可编程控制器与CNC机器连线，做倾斜角度加工(4+1轴)。
8. 倾斜角度±110度。
2. 可做倾斜角度之加工。
3. 采用双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
4. 伺服马达驱动，定位快速、精准、低噪音，适合任意角度之加工。
5. 可与CNC机器连线成为第五轴同步加工(5轴或 4+1 轴)。
6. 最小分割角度0.001度。
7. 可用可编程控制器与CNC机器连线，做倾斜角度加工(4+1轴)。
8. 倾斜角度±110度。
| 规格说明 | TTD-255HB | |
| 锁紧方式 | 油压 35kg/cm2 | |
| 倾斜范围 | ± 110 ° | |
| 盘面尺寸 | Ø255mm | |
| 主轴外径 | 无 | |
| 0°时之盘面高度 | 357mm | |
| 90°时之盘面高度 | 220mm | |
| 中心孔径 | • 鼻端孔径 | Ø80H7x30Lmm |
| • 贯穿孔径 | Ø80mm | |
| 盘面T型槽宽度 | 12h7mm | |
| 定位键 | 18h7mm | |
| 伺服马达(旋转轴) | • 发那科 | α8i / β12i |
| • 三 菱 | HF104T / HF154T | |
| 伺服马达(倾斜轴) | • 发那科 | α8i / β12i |
| • 三 菱 | HF104T / HF154T | |
| 旋转轴 | 倾斜轴 | |
| 总减速比 | 1/120 | 1/180 |
| 最大转速(马达3000r.p.m.) | 25r.p.m | 16.7r.p.m |
| 锁紧扭力 | 588N.m(60kgf/m) | 686N.m(70kgf/m) |
| 定位精度(累积) | 15弧秒 | 45弧秒 |
| 重复精度 | 4弧秒 | |
| 净重(不含马达) | 300KGS |
| 规格说明 | TTD-255HB | |
| 蜗轮最大扭力 | 旋转轴 | 490N.m(50kgf/m) |
| 最大工作力矩 | 470N.m(48kgf/m) | |
| 最大载重负荷 |
 |
0° : 120KGS |
 |
0-90° : 70KGS | |
| 锁紧时最大负载 |
 |
F: 1170N.m(120kgf/m) |
 |
FxL: 470N.m(48kgf/m) | |
 |
FxL: 470N.m(48kgf/m) | |
| 最大惯性 |
 |
 (6.9Kg.cm.sec2) |

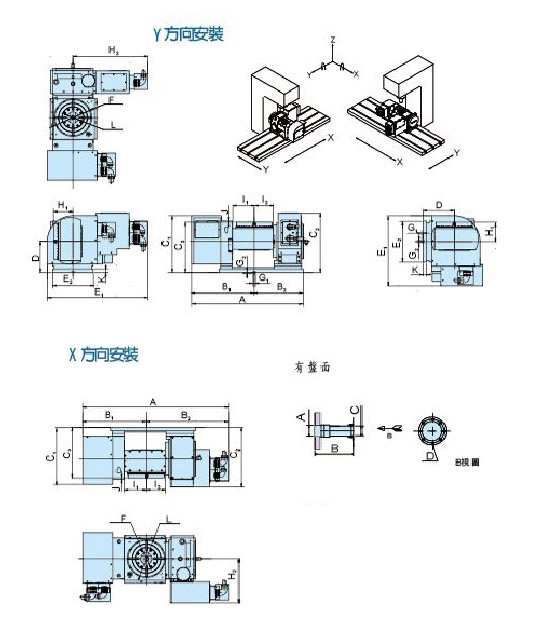

| 本体外观尺寸 | |||||||||||
| TTD-255HB | 安装方向 | A | B1 | B2 | C1 | C2 | C3 | D | E1 | E2 | F |
| Y方向 | 849 | 447 | 349 | 403 | 422 | 357 | 220 | 716 | 290 | Ø255 | |
| X方向 | 1029 | 447 | 583 | 403 | 422 | 357 | 220 | 496 | 290 | Ø255 | |
单位mm
| 本体外观尺寸 | ||||||||||
| TTD-255HB | 安装方向 | G1 | G2 | H1 | H2 | I1 | I2 | J | K | |
| Y方向 | M18 | 7 | 137 | 533 | 156 | 135 | 8 | 25 | Ø80 | |
| X方向 | M18 | 7 | 137 | 313 | 156 | 135 | 8 | 25 | Ø80 | |
单位mm
| 主轴尺寸 | ||||
| 有无盘面 | A | B | C | D |
| 有 | Ø80 X 15L | 187 | Ø80 X 15L | 6-M6X15L, Ø90 |
