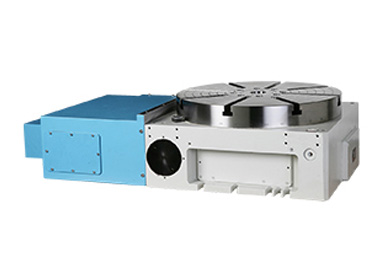

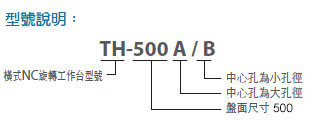

TH-500B
横式小孔径系列
商品介紹
规格说明
外观尺寸图
1. 油压锁紧采用全面碟式刹车片之锁紧方式，振动力小且接近工件，增加耐切削力，锁紧力大。
2. 采用进口双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
3. 伺服马达驱动，定位快速、精准、低噪音，适合
4. 任意角度加工。
5. 可加装空油压转换器或油压单元。
6. 可与CNC机器连线成为第四轴，或可编程控制器成为附加轴。
2. 采用进口双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
3. 伺服马达驱动，定位快速、精准、低噪音，适合
4. 任意角度加工。
5. 可加装空油压转换器或油压单元。
6. 可与CNC机器连线成为第四轴，或可编程控制器成为附加轴。
| 规格说明 | TH-500B | |
| 使用方法 | 横式使用 | |
| 锁紧方式 | 油压 35Kg/cm2 | |
| 盘面尺寸 | Ø500mm | |
| 贯穿孔径 | Ø50mm | |
| 圆盘中心孔径 | Ø50H7mm | |
| 盘面T型槽宽度 | 18H7mm | |
| 定位键 | 18h7mm | |
| 伺服马达 | • 发那科 | α12i |
| • 三 菱 | HA100/HF204S | |
| 总减速比 | 1/180 | |
| 最小设定单位 | 0.001° | |
| 累积分割精度 | 15弧秒 | |
| 重复精度 | 4弧秒 | |
| 锁紧力 | 250kgf/m | |
| 蜗轮最大切削力 | 250kgf/m | |
| 最大负载 | • 水平 | 600KGS |
| 净重(不含马达) | 385KGS | |

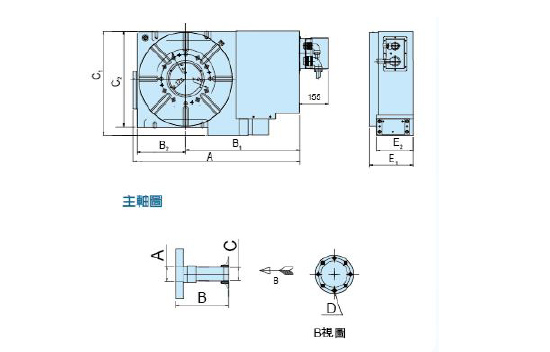

| 本体外观尺寸 | ||||||||||||
| TH-500B | 主轴孔径 | A | B1 | B2 | C1 | C2 | D | E1 | E2 | F | G1 | G2 |
| 小孔径 | 887 | 607 | 260 | 544 | 554 | - | 250 | 195 | Ø500 | - | - | |
单位mm
| 主轴尺寸 | ||||
| 有无盘面 | A | B | C | D |
| 有 | Ø50X31L | 250 | Ø50X30L | 8-M6X15L,Ø76.2 |
单位mm
