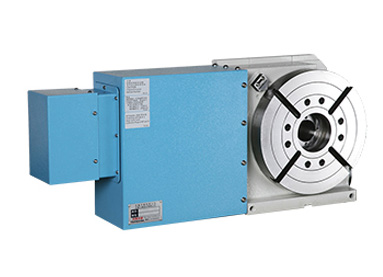

TD-255L
左手型系列
商品介紹
规格说明
外观尺寸图
1. 安装高精密之交叉滚柱轴承。
2. 油压锁紧采用全圆周油压环抱锁紧方式，振动力小，且接近工件，增加耐切削力。(TD-255L)
3. 采用双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
4. 伺服马达驱动，定位快速、精准、低噪音，适合任意角度之加工。
5. 可与CNC机器连线成为第四轴，或搭配可编程控制器成为附加轴。
6. 左手型，上下工件更顺手。
2. 油压锁紧采用全圆周油压环抱锁紧方式，振动力小，且接近工件，增加耐切削力。(TD-255L)
3. 采用双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
4. 伺服马达驱动，定位快速、精准、低噪音，适合任意角度之加工。
5. 可与CNC机器连线成为第四轴，或搭配可编程控制器成为附加轴。
6. 左手型，上下工件更顺手。
| 规格说明 | TD-255L | |
| 使用方法 | 可立横两用 | |
| 锁紧方式 | 油压 35kg/cm2 | |
| 盘面尺寸 | Ø255mm | |
| 贯穿孔径 | Ø45mm | |
| 圆盘中心孔径 | Ø80H7mm | |
| 中心高度 | 160mm | |
| 盘面T型槽宽度 | 12H7mm | |
| 定位键 | 18h7mm | |
| 伺服马达 | • 发那科 | α8i / β12i |
| • 三 菱 | HF104T / HF154T | |
| 总减速比 | 1/90 | |
| 最小设定单位 | 0.001° | |
| 累积分割精度 | 15弧秒 | |
| 重复精度 | 4弧秒 | |
| 锁紧力 | 50kgf/m | |
| 蜗轮最大切削力 | 48kgf/m | |
| 最大负载 | • 垂直(使用尾座) | 100(250)KGS |
| • 水平 | 250KGS | |
| 净重(不含马达) | 80KGS | |

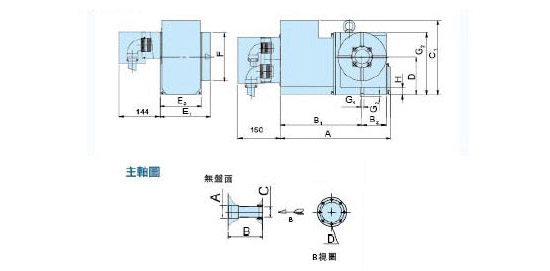

| 本体外观尺寸 | ||||||||||||
| TD-255L | 板金 | A | B1 | B2 | C1 | C2 | D | E1 | E2 | F | G1 | G2 |
| 型式 | ||||||||||||
| 立横 | 549 | 414 | 134 | 292 | 305 | 160 | 165 | 144 | Ø255 | M18 | 7 | |
单位mm
| 主轴尺寸 | ||||
| 有无盘面 | A | B | C | D |
| 有 | Ø50 X 24L | 163.5 | Ø45 X 20L | 4-M6X10L,Ø55 |
单位mm
