TD-255H
右手大孔径系列
商品介紹
规格说明

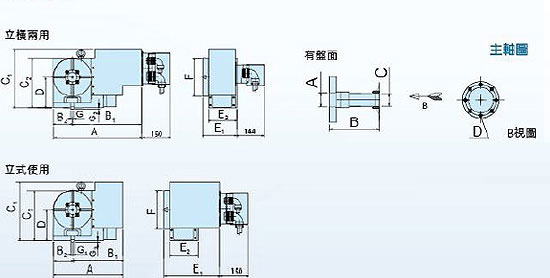

外观尺寸图
1. TD-255P/H 安装高精密之交叉滚柱轴承。
2. 油压锁紧采用全圆周油压环抱锁紧方式，振动力小，且接近工件，增加耐切削力(TD-255H)。
3. 采用进口双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
4. 伺服马达驱动，定位快速、精准、低噪音，适合任意角度之加工。
5. 可加装空油压转换器或油压单元。
6. 可与CNC机连线成为第四轴，或搭配可编程控制器成为附加轴
2. 油压锁紧采用全圆周油压环抱锁紧方式，振动力小，且接近工件，增加耐切削力(TD-255H)。
3. 采用进口双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
4. 伺服马达驱动，定位快速、精准、低噪音，适合任意角度之加工。
5. 可加装空油压转换器或油压单元。
6. 可与CNC机连线成为第四轴，或搭配可编程控制器成为附加轴
| 规格说明 | TD-255H | |

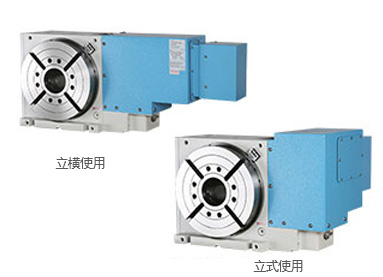

| 使用方法 | 可选择立横或立式 | |
| 锁紧方式 | 油压 35kg/cm2 | |
| 盘面尺寸 | Ø255mm | |
| 贯穿孔径 | Ø80mm | |
| 圆盘中心孔径 | Ø80H7mm | |
| 中心高度 | 160mm | |
| 盘面T型槽宽度 | 12H7mm | |
| 定位键 | 18h7mm | |
| 伺服马达 | • 发那科 | α8i / β12i |
| • 三 菱 | HF104T/HF154T | |
| 总减速比 | 1/180 | |
| 最小设定单位 | 0.001° | |
| 累积分割精度 | 15弧秒 | |
| 重复精度 | 4弧秒 | |
| 锁紧力 | 50kgf/m | |
| 蜗轮最大切削力 | 48kgf/m | |
| 最大负载 | • 垂直(使用尾座) | 100(250)KGS |
| • 水平 | 250KGS | |
| 净重(不含马达) | 120KGS | |
