TD-200P

1. 安装高精密之交叉滚柱轴承。
2. 气压锁紧采用全面碟式刹车(台湾专利号码:217736)之锁紧方式，加大锁紧力，确保耐切削力。
3. 采用进口双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
4. 伺服马达驱动，定位快速、精准、低噪音，适合任意角度之加工。
5. 可与CNC机器连线成为第四轴，或搭配可编程控制器成为附加轴。

规格说明		TD-200P
使用方法		可选择立横或立式
锁紧方式		气压 5kg/cm2
盘面尺寸		Ø200mm
贯穿孔径		Ø45mm
圆盘中心孔径		Ø50H7mm
中心高度		160mm
盘面T型槽宽度		12H7mm
定位键		18h7mm
伺服马达	• 发那科	α4i / β8i
	• 三 菱	HF54T
总减速比		1/90
最小设定单位		0.001°
累积分割精度		30弧秒
重复精度		4弧秒
锁紧力		16kgf/m
蜗轮最大切削力		27kgf/m
最大负载	• 垂直(使用尾座)	75(150)KGS
	• 水平	150KGS
净重(不含马达)		60KGS

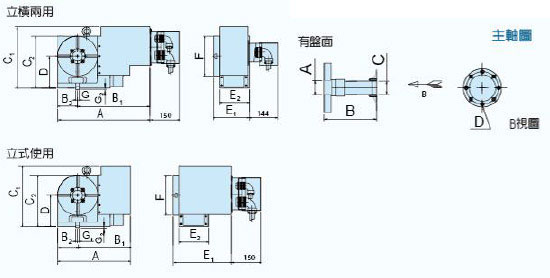

本体外观尺寸
TD-200	板金	A	B1	B2	C1	C2	D	E1	E2	F	G1	G2
	型式
	立式	363	263	100	260	260	160	311	148	Ø200	M18	7
	立横	462	362	100	260	260	160	170	148
