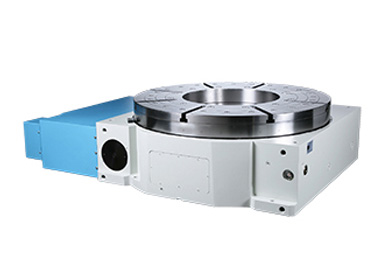

TDH-800

1. 油压锁紧采用全面碟式刹车片之锁紧方式，振动力小，且接近工件，增加耐切削力，锁紧力大。
2. 采用进口双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
3. 伺服马达驱动，定位快速、精准、低噪音，适合任意角度之加工。
4. 可加装空油压转换器或油压单元。
5. 可与CNC机器连线成为第四轴，或搭配可编程控制器成为附加轴。

规格说明		TDH-800
使用方法		横式使用
锁紧方式		油压 35kg/cm2
盘面尺寸		Ø800mm
贯穿孔径		无
圆盘中心孔径		Ø400mm
盘面T型槽宽度		18H7
定位键		18H7
伺服马达	• 发那科	α12/α12i/α22i
	• 三 菱	HA100NC/HF-203T
总减速比		1/180
最小设定单位		0.001°
累积分割精度		20弧秒
重复精度		4 弧秒
锁紧力		700kgf-m
最大负载	• 水平	1500KGS
净重(不含马达)		950KGS

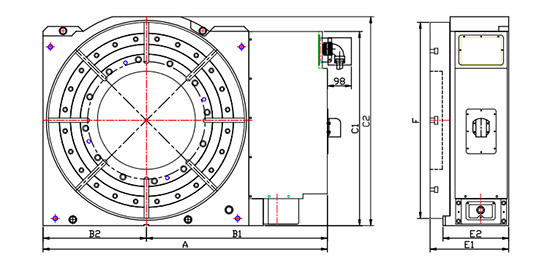

本体外观尺寸
TDH-800	有无	A	B1	B2	C1	C2	D	E1	E2	F	G1	G2
	盘面
	有	1162	740	422	793	853	-	320	268	800	-	-
