NC分度盘第四轴
NC3-150
NC3-150
商品介紹
规格说明

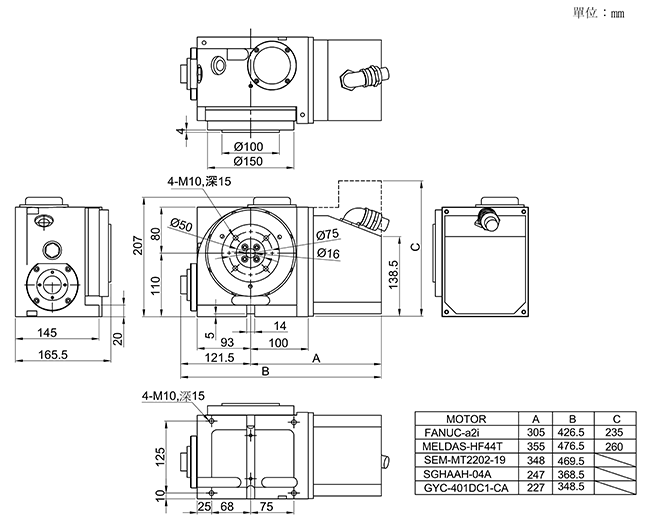

外观尺寸图
1. 采用三片式齿型离合器定位，高精度，重切削 。
2. 气压锁紧，方便一般小型机使用。
3. 伺服马达传动，快速定位、精准。
4. 蜗杆蜗轮组传动，体积较小。
5. 可与CNC机器连线成为第四轴，或搭配可编程控制器成为附加轴。
6. 最小分度15度
2. 气压锁紧，方便一般小型机使用。
3. 伺服马达传动，快速定位、精准。
4. 蜗杆蜗轮组传动，体积较小。
5. 可与CNC机器连线成为第四轴，或搭配可编程控制器成为附加轴。
6. 最小分度15度
| 规格说明 | NC3-150 | |
| 使用方法 | 立横 | |
| 锁紧方式 | 气压 5kg/cm2 | |
| 盘面尺寸 | Ø150mm | |
| 贯穿孔径 | Ø16mm | |
| 圆盘中心孔径 | Ø16H7mm | |
| 中心高度 | 110mm | |
| 盘面T型槽宽度 | 无 | |
| 定位键 | 14h7mm | |
| 伺服马达 | • 发那科 | α2i |
| • 三 菱 | HF54T | |
| 总减速比 | 1/90 | |
| 最小设定单位 | 15° | |
| 累积分割精度 | ±10弧秒 | |
| 重复精度 | ±2弧秒 | |
| 锁紧力 | 600kgf/m | |
| 蜗轮最大切削力 | 15Kgf/m | |
| 最大负载 | • 垂直 | 50KGS |
| • 水平 | 100KGS | |
| 净重(不含马达) | 39KGS | |
